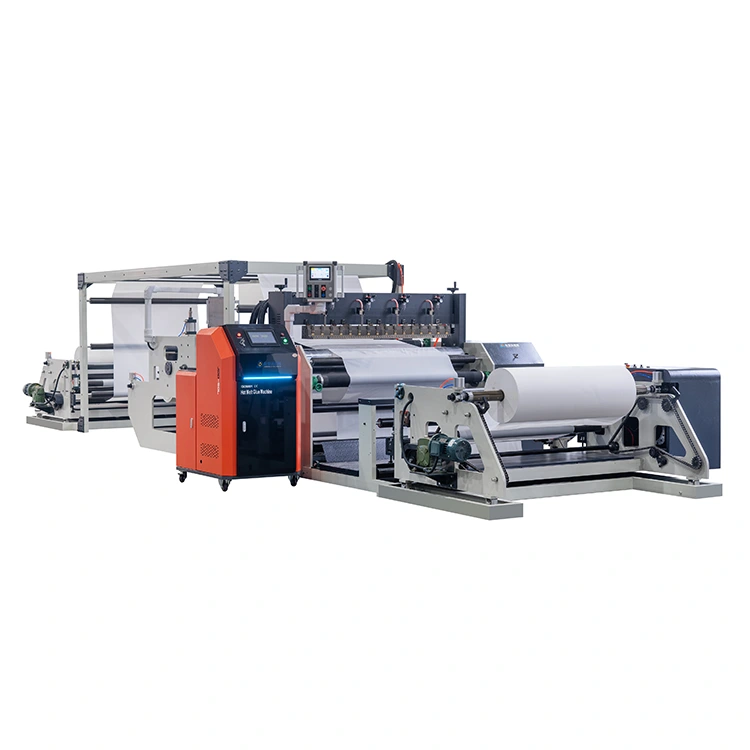

Mitmekihiline kuumsulamliimi pihustatav lamineerimismasin

Pärast seda, kui esimene lausriide rull on liimiga pihustatud, siseneb see üleminekuratta kaudu konveierilindile ja seotakse heliisolatsiooniga puuvillaga. Pärast abipressimist ei saa seda pärast liimi pihustamist kombineerida teise lausriide rulliga. Pärast teise konveierilindi väljundrõhu etteandmist ja lõikamist siseneb see ristlõikamise kaudu üheharulise pinna hõõrdmähise süsteemi. Kui seatud meetrite arv on saavutatud, katkestatakse ristlõikus automaatselt.

Konkreetne konfiguratsioon on järgmine:

1. 2 komplekti lahtikerimissüsteeme (1 komplekt ülemise ja alumise lausriide jaoks), maksimaalne lahtikerimisdiameeter 1000 mm

2. 4 lahtikerimisvõlli (õõnes roostevabast terasest toru φ40mm * 2000mm)

3. 2 komplekti PVC konveierilinte 1800*2000mm

4. 1 komposiitrullide komplekt, 1 ülemine silikoonkummist ja alumine terasrull Ø290mm*1800mm

5. Ø220mm*1800mm ülemiste silikoon- ja alumiste terasrullide pressimine

6. 5 komplekti pneumaatilisi lõikenugasid, 1 Ø60MM laagriga terasest kõva rull

7. 1 komplekt elektrilist ristlõikeseadet, pikkusega 1,8 meetrit, saab ristlõikega lõigata alla 1700 mm tooteid

8. 1 ülesrullimissüsteem Ø400*1800mm kummiga kaetud rull (elektromagnetsidur + sagedusmuunduri ühendus)

9. Kogu elektrimasin võtab kasutusele Xinjie PLC pluss sagedusmuunduri juhtimise ja ülekandemehhanism on käigukast

10. Disainkiirus on 20 meetrit ja kiirust reguleeritakse vastavalt tegelikule tootmisliinile

Ülaltoodud tooted on kolmekihilised komposiitmasinad (efektiivne 1600mm 1 komplekt, kõik rullipinnad 1800mm)
